IQE-PLCRF-01 является модулем-модемом для построения гибридной сети, в которой передача данных происходит через электрическую сеть в соответствии со стандартом G3-PLC и через радиоканал 868,8 МГц с единой адресацией и резервированием каналов. Модули поставляются с установленным программным обеспечением, выполнены на основе чипа VertexCom VC6312.

Гибридная сеть позволяет, в зависимости от условий прохождения сигнала, автоматически строить и динамически перестраивать маршрут и передавать данные по каналу PLC или радиоканалу, при равных условиях предпочтение отдается PLC. Данная технология позволяет создавать mesh-сети с ретрансляцией с возможностью масштабирования.

Решение применяется в системах передачи телеметрии, телеуправления, АСКУЭ, АСУНО и т.п.

Модуль может иметь конфигурацию slave и master. В одной сети с одним Master-модулем могут работать до 1000 штук Slave-модулей.

G3-PLC является одним из новых мировых стандартов и будет обеспечивать совместимость с подобными устройствами в дальнейшем.

Дистанция между двумя модулями через PLC: до 1 км в идеальных условиях, 300м средняя статистическая в сетях РФ за городом, 100м средняя статистическая в сетях РФ в городе, 30м средняя статистическая в сетях РФ в городе в многоквартирном многоэтажном доме. Дистанция с учетом ретрансляций между модулями не ограничена, но увеличивает задержки.
Максимальная дальность радиосвязи за городом при использовании выносных антенн - 500 м.

Модуль предназначен для работы в составе другого устройства, устанавливается внутрь его, не применяется самостоятельно и не может подключаться напрямую в сеть. В схему согласования входит трансформатор и конденсатор 0.47мкФ.

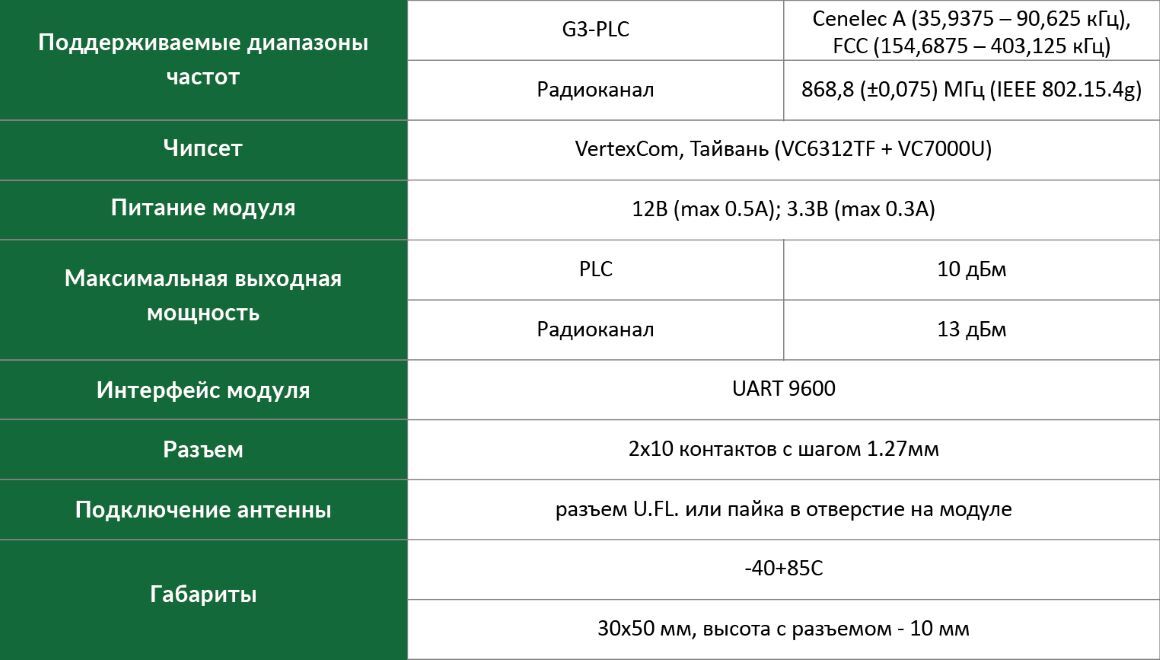

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

При использовании разного ПО модуль может выполнять функцию Slave-модуля (LBD) или Master-модуля (LBS).
Протокол для применения в электросчетчиках: СПОДЭС. Slave модуль - прозрачный режим (информация от конечного устройства транслируется через Slave в Master модуль и обратно), Master модуль - используется СПОДЭС для обмена с концентратором.
Протолок для применения в системах освещения – проприетарный. Slave модуль - прозрачный режим (информация от конечного устройства транслируется через Slave в Master модуль и обратно).

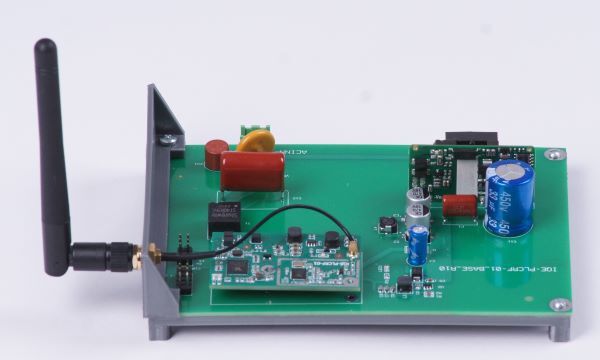

Пример включения модуля в сеть с помощью базовой платы с источником питания

ДРУГИЕ МОДУЛИ

Модуль IQE-PLC-02 – модуль на базе PLC-чипа Renesas, снят с массового производства.

Модуль IQE-PLC-10 – удешевленная версия модуля IQE-PLCRF-01, только PLC, без установки компонентов радиочасти.
